碳钢视镜

产品属性

所属分类：视镜
浏览次数：1
发布日期：2024-09-19

产品概述

产品概述

性能特点

　　视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品、密闭式采样器造纸等工业生产装置的管道中，能随时观察管道液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

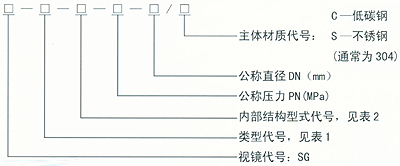

产品型号标注

1571289954166725

标记示例

选择单压型法兰连接式视镜，内部结构摆板式，法兰公称压力为0.6MPa，阻火盘公称直径80mm，主体材料为低碳钢。标记：SG-II-P-0.6—80／C。

产品规格及技术参数

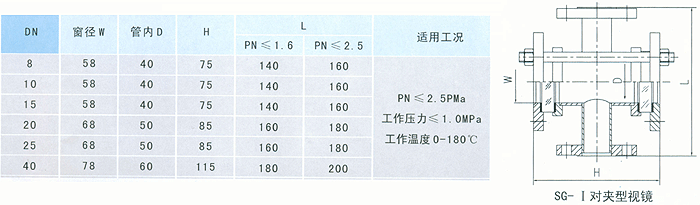

(1)SG-I对夹型视镜

1571289996192784

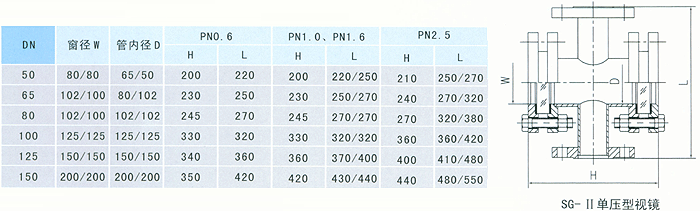

(2)SG—II单压型视镜
1571289997113551
注：分母为摆板式单压视镜。工作压力≤1.OMPa，工作温度0-180℃。

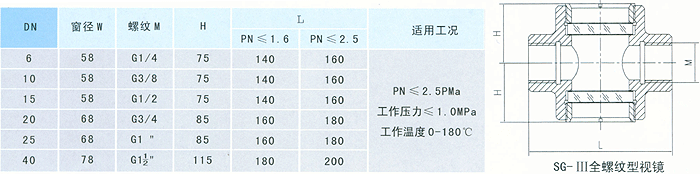

(3)SG—III全螺纹型视镜
1571289998120091

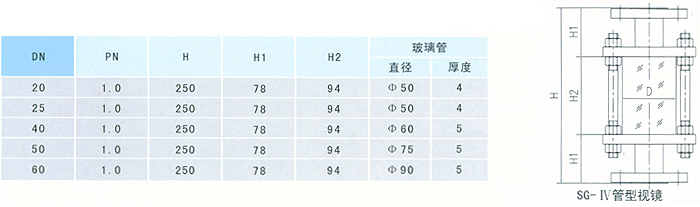

(4)SG—IV管型视镜
1571289998165343

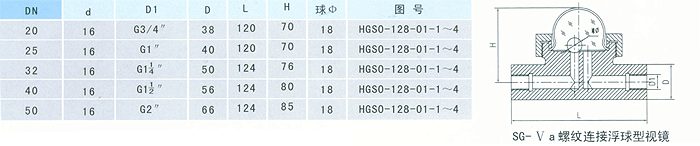

(5)SG—Va螺纹连接浮球型视镜
1571289999948665
注：PN≤0.6MPa，工作压力≤0.3MPa，工作温度≤180℃。

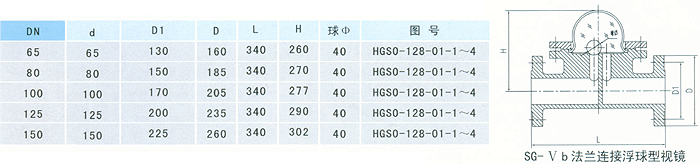

(6)SG—Vb法兰连接浮球型视镜
1571289999163467
注：PN≤0.6HPa，工作压力≤0.3MPa，工作温度≤180℃。

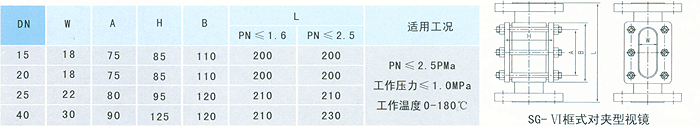

(7)SG—VI框式对夹型视镜
1571290000102298

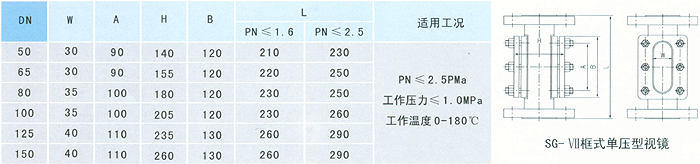

(8)SG—VII框式单压型视镜
1571290001988360

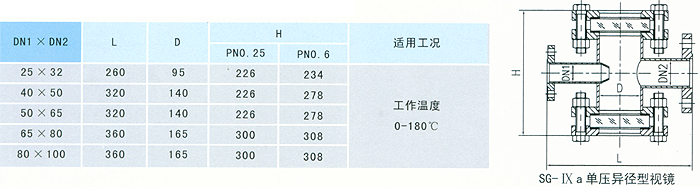

(9)SG—IX a单压异径型视镜
