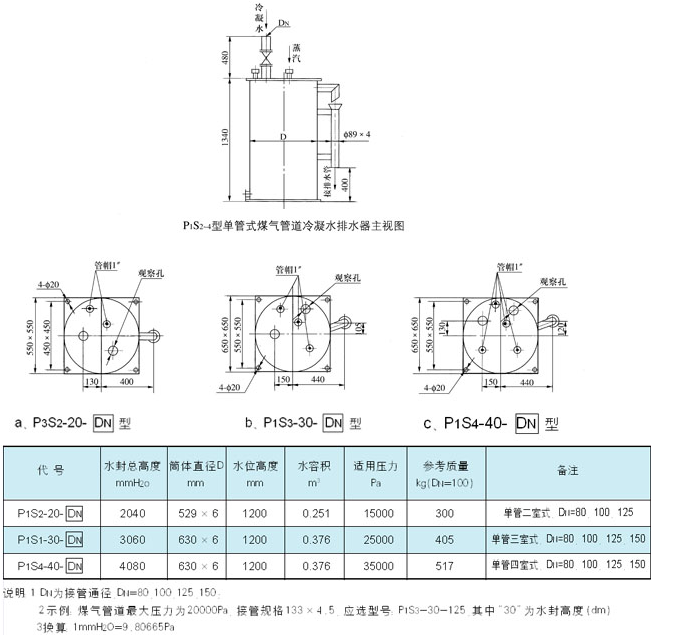

单管式煤气管道冷凝水排水器

一、产品简介

　　本排水器分二室、三室、四室三种结构，分别适用于计算压力低于15000、25000、35000Pa的很多煤气管道，及时清扫管道中的冷凝水。

二、结构特点

　　1.本排水器不设固定水管，采用在观察孔处定期检查给水的办法。开工灌水时，需打开顶盖上的1″管帽清扫空气。

　　2.敞开室的蒸汽管，视气候条件使得是否需要外接蒸汽；在不接蒸汽管时需将1″管帽盖上。

　　3.外形及相关尺寸见下图和附表。

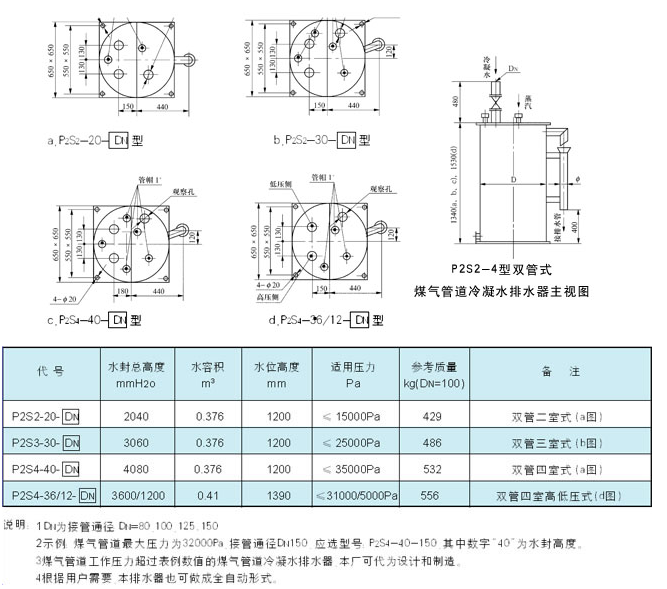

双管式煤气管道冷凝水排水器

一、产品用途

　　本产品设计有二室、三室、四室三种结构，其特征是具有二个接管；阻火盘分别适用于计算压力低于15000Pa、25000Pa、35000Pa的很多煤气管道，将三室式管道适当改变结构又可清扫两种不同压力煤气管道中的冷凝水。

二、结构特点

　　1.排水管不设固定给水管，采用在观察孔处定期检查给水的办法。开工灌水时，需打开顶盖上的1″管帽清扫空气。

　　2.敞开室的蒸汽管，视气候条件使得是否需要外接蒸汽；在不接蒸汽管时需用管帽盖上。

　　3.外形及相关尺寸参见下图及附表。

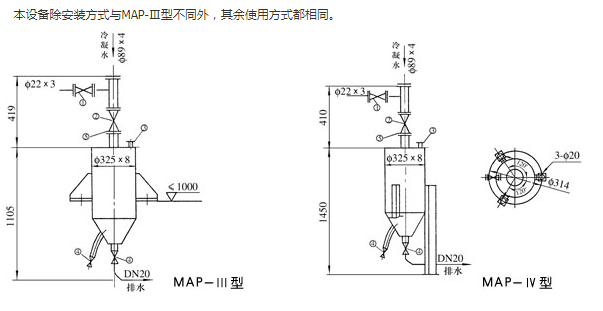

MAP-Ⅲ型干式悬挂式排水器

　　1、本排水器适用于南方地区，管径较水，排水量较少的煤气管道上，管道压力≤0.9MPa。若在寒冷地区，排水器应采取保温措施，悬挂不过1m。

　　2、冷凝水排放操作步骤：

　　　a、缓慢打开阀门①，如有冷凝水排出，则关闭阀门①。

　　　b、关闭阀门②。

　　　c、打开底部阀门④，（如底部阀门堵塞，则打开侧面阀门④），把水放到的筒内（冷凝水不需要放尽）。

　　　d、冷凝水排完后，严密关闭阀门④，再打开阀门②。

　　3、当排水器检修时，应先闭阀门②，打开管堵③，插上盲板⑤，放掉冷凝水，检修。

MAP-Ⅳ型干式落地式排水器

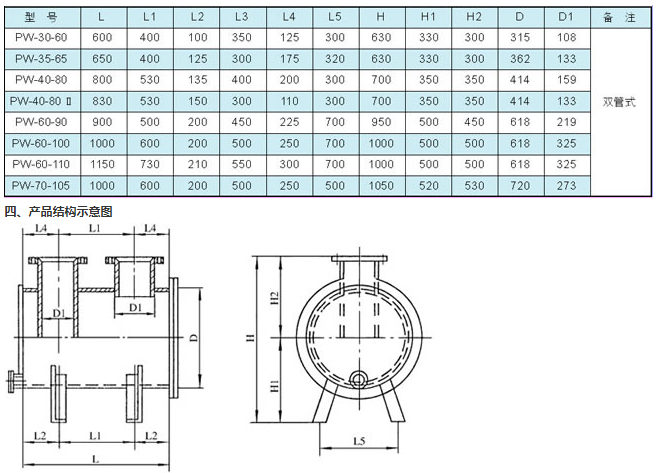

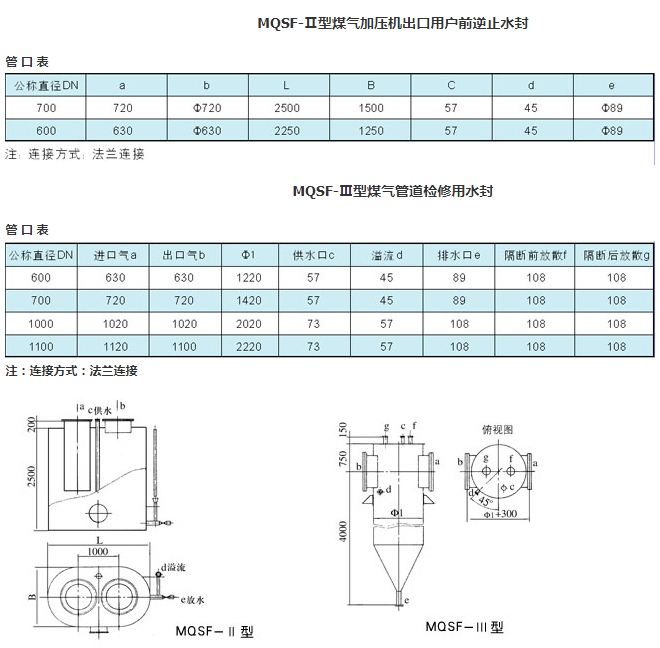

MQPW型煤气用系列水封器

一、用 途

　　PW系列封器设在煤气清洗设施的封切断下方。

二、结构方式

　　（1）本设备由一根水平管理和两根垂直短管组成一个“U”形水封，水平管两端用钢板堵死，在水平管底部有个支座，支架安装。

　　（2）本设备利用水封高度克服煤气压力，从而封住煤气，起割断煤气排出并具有阻火功能。

三、产品参数

　　设计压力PN0.1MPa法兰标准HG5010-58

五、注意事项：

　　A、检查进出口各阀开闭是否自如。

　　B、把水封器出口管端的塞子打开灌入水直至溢流为止，（在灌水前把水封器上面的阀门打开）。
